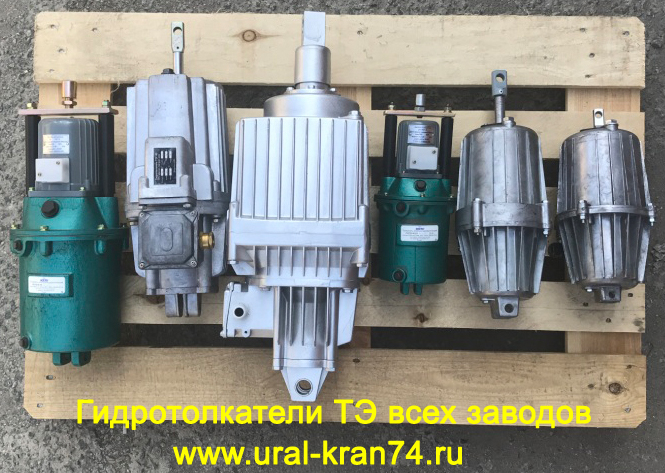

Гидротолкатель ТЭ

Продаем гидротолкатели любых производителей, из наличия, по низким ценам! Бесплатно и ежедневно отгружаем транспортными компаниями.

Гидротолкатель ТЭ-30ТЭ-50ТЭ-80 и ТЭ-200 это компактный линейный электрогидравлический привод, который предназначен для растормаживания колодочных тормозов серии ТКГ для шкивов от 100 до 800 мм.

Толкатели ТЭ незаменимый атрибут лебедок и крановых тормозов, поэтому их активно используют в грузоподъемных механизмах не только в России, но и во всем мире. Наряду с толкателями в тормозах могут, используются только электромагниты серии МО.

Зарубежными аналогами российского гидротолкателя являются толкатель серии EB и BL, основным отличием от наших толкателей их отличает встроенная пружина в корпус толкателя т.к. тормоза, на которых они используются, пружины для сжимания колодок не имеют.

Отсюда вывод, что толкатели российского производства не подходят для импортных тормозов, как и импортные толкатели к нашим, Российским, тормозам.

Сделать правильную покупку помогут специалисты нашей компании, которые имеют огромный опыт их реализации и знают все нюансы эксплуатации и ремонта толкателей различных изготовителей.

Прайс-Лист

Цена на гидротолкатель ТЭ зависит от завода изготовителя, его развиваемого усилия и климатического исполнения, стоимость представленных моделей указана с НДС и с учетом их доставкой до транспортных компаний.

Стоимость гидротолкателей могут изменяться в зависимости от объема заказа и требуемых технических характеристик в меньшую или большую сторону. Оптовая цена рассчитывается индивидуально и возможна при покупке толкателей свыше десяти штук одного наименования.



Наименование

Цена

Гидротолкатель ТЭ-16, ТЭ-25, ТЭГ-16,ТЭГ-25

5500

Гидротолкатель ТЭ-30 завод Кранкомплект/Спецмашукраина

6200

Гидротолкатель ТЭ-30 завод Электроконтактор

5500

Гидротолкатель ТЭ-30 завод СпецМашУкраина

6500

Гидротолкатель ТЭ-30 завод ТЭМЗ г.Томск

7500

Гидротолкатель ТЭ-30РВ взрывозащищенный, завод ТЭМЗ

40000

Гидротолкатель ТЭ-50 завод Кранкомплект/Спецмашукраина

7000

Гидротолкатель ТЭ-50 завод Электроконтактор

6500

Гидротолкатель ТЭ-50 завод ТЭМЗ

8500

Гидротолкатель ТЭ-50/ТЭ-80 взрывозащищенный завод ТЭМЗ

40000

Гидротолкатель ТЭ-80 завод ТЭМЗ

9000

Гидротолкатель ТЭ-80 завод Электроконтактор

6500

Гидротолкатель ТЭ-80 завод Кранкомплект/Спецмашукраина

7500

Гидротолкатель ТЭ-200 шток 60мм завод Урал-Кран

26000

Гидротолкатель ТЭ-200 шток 120мм завод Урал-Кран

35000

Гидротолкатель ТЭ-150 завод ТЭМЗ

35000

Гидротолкатель ТЭ-150РВ Взрывозащищённый завод ТЭМЗ

80000

Быстро купить гидротолкатель ТЭ-30, ТЭ-50 или ТЭ-80 Вы сможете в Екатеринбурге, Новосибирске, Самаре, Нижнем Новгороде, Перми, Казани, Омске, Уфе и других городах благодаря нашей ежедневной и бесплатной доставке оплаченных грузов в крупнейшие транспортные компании.

Общая информация

Гидротолкатели серии ТЭ характеризуются невысокой стоимостью, простотой монтажа и обслуживания, их широко используют в механизмах передвижения крана и грузовых лебедках, начиная с 1956 года.

Их стандартное напряжение рассчитано на 380V, но по желанию можно осуществить перемотку двигателя толкателя на требуемое напряжение. Стоимость перемотки доходит до половины стоимости толкателя.

Данное оборудование работает в повторно-кратковременном режиме S3 при ПВ=60% с частотой включений до 2000 в час, а также в режиме S1 (ПВ=100%) при температуре среды не больше 35 градусов. Основные модели поставляются с трансформаторным маслом и полностью готовым к установке на тормоз.

Для северных районов страны гидротолкатели ТЭ нужно заправлять маслом АМГ-10, которое можно использовать для их работы при температуре минус 40°С.

Раз в году в них нужно менять рабочую жидкость, трансформаторное масло, через отверстия в низу корпуса, которое закручивается болтом с резиновым уплотнителем.

Как выбрать

Как купить гидротолкательчтобы соотношение цены, качества и технических характеристик  было максимально сбалансировано? Ведь надо не только учитывать цену и качество, но и ремонтную пригодность толкателя, доступ к его запасным частям.

ЗИП для гидротолкателя ТЭ

Ремкомплект для гидротолкателя ТЭ-30 (малый 2-кольца) по 120р. с НДС

Ремкомплект для гидротолкателя ТЭ-30 (полный) по 400р.с НДС

Ремкомплект для гидротолкателя ТЭ-50 и ТЭ-80 (малый 3-кольца) по 120р.с НДС

Ремкомплект для гидротолкателя ТЭ-50 и ТЭ-80 (полный ) по 400р с НДС

Описание

Гидротолкатель ТЭ-30

ТЭ-30 это самый маленький гидротолкатель серии ТЭ, он предназначен для установки на тормозах ТКГ-100, ТКГ-160 и ТКГ-200.

Данный толкатель пришел на замену устаревших серий ТЭГ и ТЭ с усилием 16 и 25Н, хотим особо отметить, что он полностью заменяет данные толкатели по техническим и габаритным параметрам.

Гидротолкатели ТЭ-30 выпускают порядка пяти основных заводов, при этом у них может быть различное исполнение корпусов и двигателей, но обязательно идентичны габаритно присоединительные размеры и технические характеристики.

Поэтому ТЭ-30 подходит к любым тормозам серии ТКГ, любого изготовителя. Обладает ремонтной конструкцией, что повышает ресурс его эксплуатации.

Данный тип толкателей может быть поставлен в тропическом (Т2), взрывозащищенном (РВ) и морозостойким (УХЛ2) исполнении. Напряжение толкателя 380в, ПВ-60%.Вес толкателя не превышает 11 кг. Ход штока 32мм

Гидротолкатель ТЭ-50

ТЭ-50 это гидротолкатель с развиваемым усилием в 500Н, используется исключительно только в колодочных тормозах ТКГ-300. Ход штока толкателя варьируется от 60 до 65 мм - зависит от изготовителя.

Как и другие толкатели может быть поставлен в трех основных исполнениях-Т2,МРВ, УХЛ2 по умолчанию поставляются в обычном исполнении У2.

Гидротолкатель ТЭ-80

ТЭ-80 мощный гидротолкатель с усилием не менее 800Н, он предназначен только для установки на тормоза ТКГ-400 и ТКГ-500, но с успехом может работать и в тормозе ТКГ-300.

ТЭ-50 и ТЭ-80 практически идентичны. Главным его отличием от ТЭ-50 является крыльчатка на двигателе, которая создает давление масла при вращении двигателя. За счет этого увеличивается мощность. У некоторых производителей ТЭ-80 чуть больше чем ТЭ-50.

Гидротолкатель ТЭ-150

ТЭ-150 выпускается только заводом ТЭМЗ г. Томск, он предназначен для установки на тормоза ТКГ-600,700 и 800мм. Может быть изготовлен во взрывозащищенном исполнении ТЭ-150РВ. Ход его штока 60мм – аналогов среди других изготовителей не имеет.

Гидротолкатель ТЭ-200

ТЭ-200 самый большой толкатель из серии ТЭ с развиваемым усилием 2000Н, кроме установки на тормоза ТКГ-600,700 и 800мм его активно используют в различном электромеханическом оборудовании в качестве электропривода или опрокидывателя.

Гидротолкатель ТЭ-200 поставляется с ходом штока 60 и 120 мм, стандартное напряжение 380в. Более подробную информацию можно посмотреть в разделе Гидротолкатель ТЭ-200

Принцип работы

Их конструкция состоит из электродвигателя с центробежным колесом (которое при вращении нагнетает давление в системе), корпуса самого толкателя и поршня со штоком.

Когда включается двигатель толкателя, его масло нагнетается под поршень, при помощи центробежного колеса создавая избыточное давление.

Вследствие этого осуществляется подъем штока гидротолкателя в верхнее положение. При подаче напряжения на двигатель его шток продолжает находиться в выдвинутом положении, растормаживая колодки тормоза ТКГ. При отключении электродвигателя, пружина колодочного тормоза возвращает поршень в нижнее положение.

При использовании гидротолкателя на открытом воздухе их защищают специальным кожухом, который предотвращает их от химически активных веществ и атмосферных осадков. Для их работы используют трансформаторное масло, которое работает при минус 20 градусов.

Старые модели

Ниже представлены модели толкателей, которые были сняты с производства до 1991г.

Гидротолкатель ТЭ-16

Гидротолкатель ТЭ-25

Гидротолкатель ТЭГ-16

Данные толкатели заменяются современными аналогами ТЭ-30

   Технические характеристики



Наименование параметра

Марка толкателя

ТЭ-30

ТЭ-50

ТЭ-80

ТЭ-200

Среднее усилие подъема, H

300

500

800

2000

Развиваемое усилие подъема, H

380

620

1000

2500

Ход штока, мм

25-32

60-65

60-65

60-120

Время подъема штока в нагретом состоянии, не более, (Т1) с

0,35

0,7

0,75

0,9/0,9

Время обратного хода штока в нагретом состоянии, не более, (Т2) с

0,25

0,5

0,45

0,6/0,7

Частота включения, вкл./час. Не более

1500

1500

1500

1200

Мощность, кВт

0,16

0,25

0,25

0,60

Номинальное напряжение, В

380

380

380

380

Число оборотов двигателя (синхронное), об/мин

3000

3000

3000

3000

Масса масла в толкателе, кг

1,8

2,7

2,7

9,0

Масса толкателя, кг. (m)не более

12

21

21

40
