Гидротолкатель ЕВ,БЛ
Гидротолкатели ЕВ и BL предназначены для привода колодочных и дисковых тормозов для кранов иностранного производства а также других подъемно-транспортных машин в различных условиях климата.
Гидротолкатели ЕВ или толкатели ELHY ,их так еще называют, изготавливаются в Германии уже более 50 лет. Они показали себя очень надежным и долговечным механизмом с ресурсом включений и отключений до 10 миллионов циклов, возможностью работать в любых положениях с различными усилиями подъема в диапазоне от 120 Н до 6300 Н.
У нас Вы можете купить гидротолкатели ЕВ и гидротолкатели ВL из наличия по самым доступным ценам.
К реализовываемому толкателю ЕВ мы прилагаем заводской паспорт а так же руководство по эксплуатации на Русском языке в каждую партию.
Наши цены от 03.10.2020
|
Наименование |
Цена с НДС |
|
Гидротолкатель ЕВ 20/50 с 20 |
27 500 |
|
Гидротолкатель ЕВ 50/50 с 50 |
30 000 |
|
Гидротолкатель ЕВ 50/100 с 50 |
35 000 |
|
Гидротолкатель ЕВ 80/60 с 60 |
30 000 |
|
Гидротолкатель ЕВ 125/60 с 80 |
32 000 |
|
Гидротолкатель ЕВ 150/60 с 80 |
45 000 |
|
Гидротолкатель ЕВ 250/60 c 200 |
80 000 |
|
Гидротолкатель ЕВ 250/160 с 130 |
160 000 |
|
Гидротолкатель БЛ 20 (замена ЕВ-20) |
20 000 |
|
Гидротолкатель БЛ 50 (замена ЕВ-50) |
25 000 |
|
Гидротолкатель БЛ 80 (замена ЕВ-125) |
28 000 |
Так же мы можем поставить из наличия толкатели ЕВ по конструктивному ряду DIN 15430
Гидротолкатель ЕВ-800 и гидротолкатель ЕВ-1250
На данный момент наиболее востребованы следующие гидротолкатели :
Гидротолкатель ЕВ-20/50 с 50 с ходом штока 50мм
Гидротолкатель ЕВ-50/50 с 50 с ходом штока 50мм
Гидротолкатель ЕВ-80/60 с 80 с ходом штока 60мм
Гидротолкатель ЕВ-125/60 с 50 с ходом штока 60мм
Гидротолкатель ЕВ-250/160 с 200 с ходом штока 160мм
МЫ НЕ ПРОДАЕМ КИТАЙСКИЕ АНАЛОГИ
Расшифровка обозначения гидротолкателей ЕВ
Гидротолкатель ЕВ-Х/Y с H
Х-усилие толкателя
Y-ход штока
с Н- усилие возвратной пружины
Харектеристика гидротолкателей ЕВ
|
Наименование |
Ход штока, мм |
Развиваемое усилие подъема, Н |
Кол-во масла, Л |
Возвратная пружина |
Мощность кВт |
Масса, кг |
|
Гидротолкатель EB 20/50 |
50 |
300 |
1,8 |
С12,С18 |
0,14 |
9,6 |
|
Гидротолкатель EB 50/50 |
50 |
500 |
2,6 |
С18,С32,С50 |
0,2 |
13,1 |
|
Гидротолкатель EB 80/60 |
60 |
800 |
4,3 |
С45,С80 |
0,26 |
19,0 |
|
Гидротолкатель EB 800/60 |
60 |
800 |
4,3 |
С45,С80 |
0,26 |
19,0 |
|
Гидротолкатель EB 125/60 |
60 |
1250 |
4,3 |
С45,С80,С125 |
0,38 |
20,6 |
|
Гидротолкатель EB 150/60 |
60 |
1500 |
4,3 |
С45,С80,С125 |
0,4 |
20,6 |
|
Гидротолкатель EB 250/60 |
60 |
2500 |
9 |
С70,С130,С200 |
0,5 |
32,8 |
|
Гидротолкатель EB 320/100 |
100 |
3200 |
10,6 |
С70,С250,С320 |
0,55 |
39,5 |
|
Гидротолкатель EB 630/120 |
120 |
6300 |
10,6 |
С18,С32,С50 |
0,53 |
120 |
|
Гидротолкатель EB 125/160 |
160 |
1250 |
6 |
С45,С80,С125 |
0,38 |
24,2 |
|
Гидротолкатель EB 150/160 |
160 |
1500 |
6 |
С45,С80,С125 |
0,4 |
24,2 |
|
Гидротолкатель EB 250/160 |
160 |
2500 |
12,2 |
С70,С130,С200 |
0,5 |
39,5 |
Гидротолкатели ELHY подразделяются на короткоходовые с ходом штока 50 и 60мм и длинноходовые с ходом штока 100,120,160 и 180мм
Гидротолкатели ев-20,ев-80,ев-50,ев-125 и ев-250 широко используются на дисковых тормозах ТДЕ и на колодочных тормозах ТГЕ и ТГЕД которыми комплектует свои тормоза АО «Елгавский машиностроительный завод» г.Елгава, Латвия.
Гидротолкатель ЕВ и гидротолкатель BL применяются на тормоза колодочные для шкивов с диаметром-160,200,300 и 700мм.

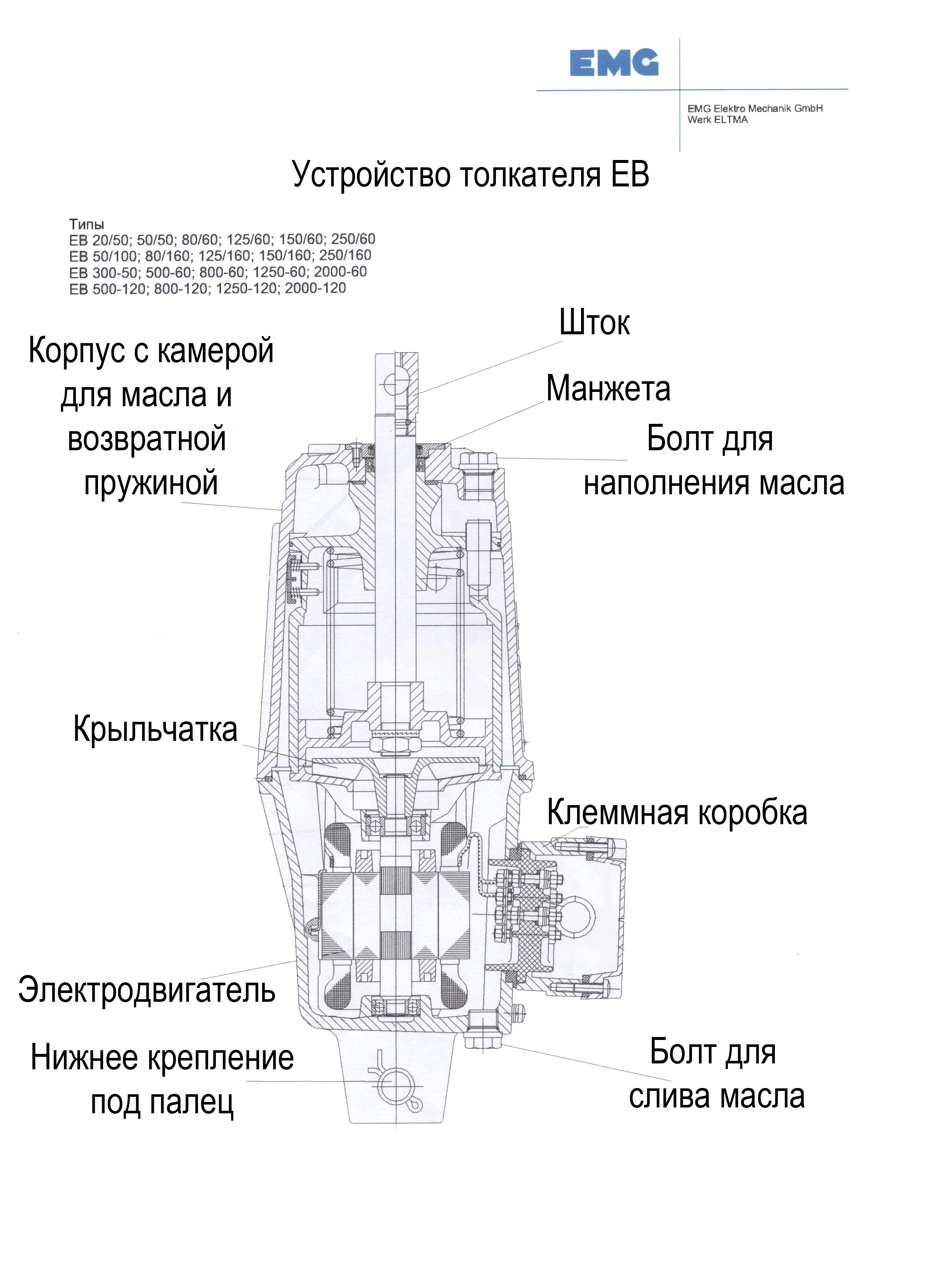

Гидротолкатель ЕВ, БЛ работает следующим образом: когда начинает работать электродвигатель гидротолкателя центробежное колесо создаст избыточное давление масла выдвигая поршень до верхнего положения, после чего тормоз колодочный растормаживается.
Как только работа двигателя гидротолкателя ЕВ, прекращается работы под действием пружины поршень возвращается в исходное положение ,обеспечивая плавное торможение.
Гидротолкатель ЕВ поставляются следующих видов: 3-х выводные и 6-и выводные
Гидротолкатель ЕВ с тремя выводами предназначен для работы от сети в 380в.
Гидротолкатель ЕВ с шестью выводами предназначен для работы от сети в 380/220в.
Преимущества электрогидравлического толкателя ELHY заключается в том, что они имеют возвратную пружину внутри корпуса которая обеспечивает плавность хода штока, долговечность и возможностью контроля работоспособности при помощи цифровых и аналоговых.
Габаритные размеры гидротолкателя ЕВ
Полезно знать
Немецкие толкатели ЕВ заполнены маслом надлежащим образом, когда его уровень в вертикальном положении,при выдвинутом штоке достигает нижней кромки заливного отверстия.
При недостаточном уровне толкатель может не развивать достаточного усилия.
При температурах от-25 до +40 градусов гидротолкатели EB дозаправляют маслом Shell Diala Oil DX.
При смене масла ,необходимо его заменить только на изоляционное.
Степень защиты гидротолкателей EB – IP66.
Толкатели ЕВ с встроенной возвратной пружиной «С» устанавливаются на колодочный тормоз который не должен иметь собственной возвратной пружины от которой сжимаются колодки.
